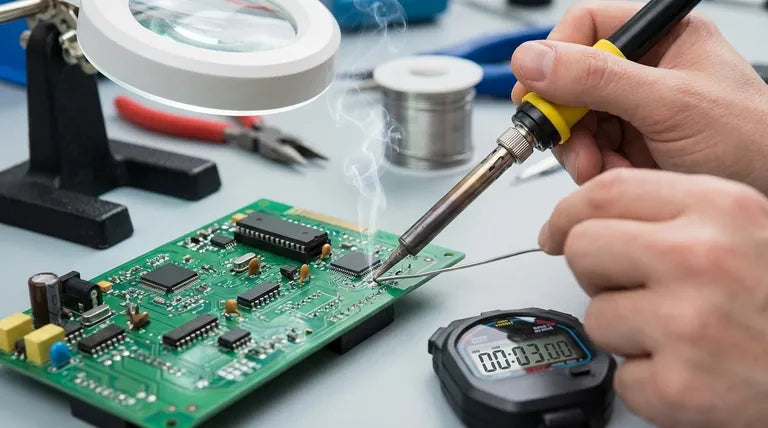

[Guide] Bien souder ses composants électroniques

Une bonne soudure est brillante, lisse et forme un petit cône autour de la broche. Une mauvaise soudure provoque des faux contacts difficiles à diagnostiquer. Voici la méthode de base.

Le matériel

• Un fer à souder ou une station à température réglable
• De l'étain pour l'électronique, avec flux intégré
• Une éponge ou un nettoyeur de panne en laiton
• Une pince coupante et un support pour le fer

Les étapes

1. Chauffer : posez la panne sur la broche et sur la pastille en même temps, pendant une à deux secondes.
2. Apporter l'étain : touchez la jonction broche/pastille, pas la panne du fer.
3. Retirer l'étain, puis le fer : la soudure se forme en quelques secondes.
4. Laisser refroidir sans bouger le composant.
5. Couper l'excédent de broche.

Quelle température ?

En général, les étains au plomb se travaillent autour de 300 à 350 °C, et les étains sans plomb autour de 330 à 370 °C. Suivez toujours les indications du fabricant de votre étain et ne restez pas trop longtemps sur un composant sensible.

Erreurs fréquentes

• Panne sale ou oxydée : nettoyez-la et étamez-la régulièrement.
• Trop d'étain ou température trop basse : la soudure est terne et « collée ».
• Composant qui bouge pendant le refroidissement.

Sécurité

Travaillez dans un endroit aéré pour ne pas respirer les fumées de flux, reposez toujours le fer sur son support, et lavez-vous les mains après avoir manipulé de l'étain au plomb.
